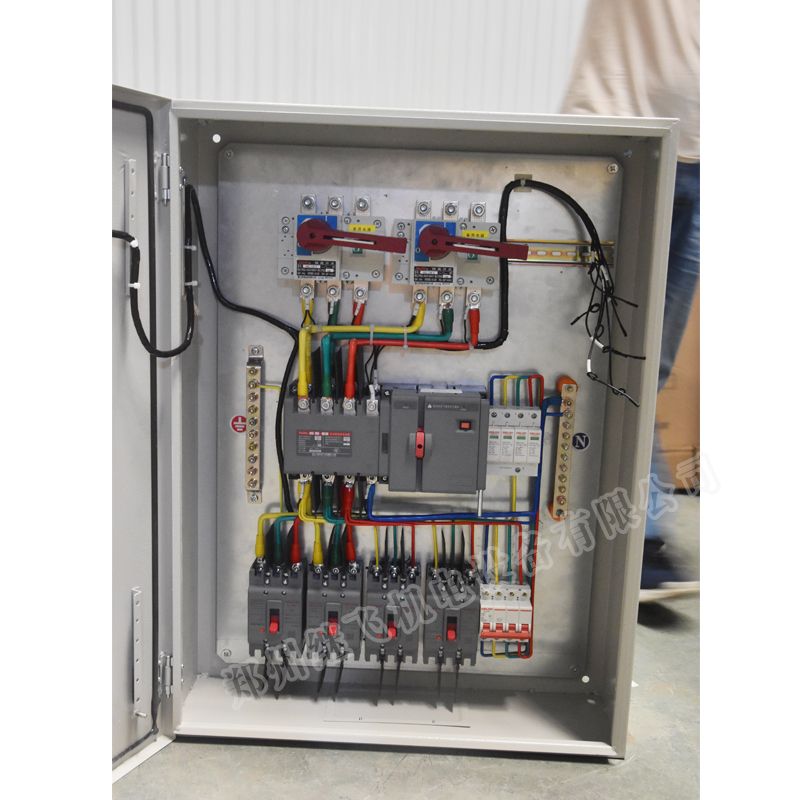

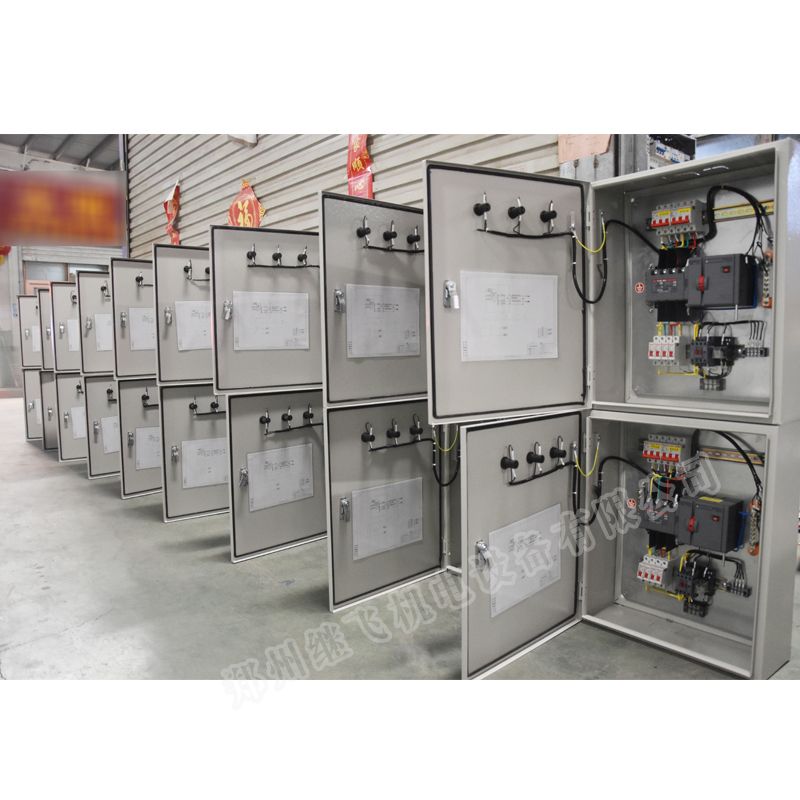

    我們在設計控制柜時，為了能夠保證功能的實現，對于控制柜的接線工藝要求十分嚴格，這樣設計出來的控制柜美觀大方，方便檢修。那么低壓控制柜在布線的過程中要注意哪些事項呢？

    穿線前要仔細閱讀圖紙，然后合理安排每根電纜和電線的穿線順序以及在控制柜內的放電位置。例如，電線可以按照空氣開關或漏電保護器的安裝順序排列。

    每穿完一根電線，就要我們做好一根電線的標識，千萬不要因為忘記也不要標記數據錯誤；

    穿電線時，我們必須要在進行低壓控制柜內留有適當?shù)挠嗔?，正常發展情況下預留電線的長度一般都是控制柜周長的二分之一，以此作為保證盤線時可以得到合理設計布置和以后檢修；

    按照我們的標記順序布線，按照從遠到近的壓接原則，即先將開關的電纜壓接到較遠的地方，然后按照這個順序一步一步地壓接到較近的開關上;

    電線壓接完成后，我們將完成的電線固定，一條線路中的電線先用扎帶捆綁，然后不同線路中同一位置的電線再用扎帶捆綁。火線、零線和地線應分開捆扎。然后把標志掛在電線上或者直接戴在電線上。

   低壓控制柜線圈使用注意事項：

    當在線圈上施加的電壓是逐漸增加時，會使這一不穩定階段的時間變長，影響繼電器的使用壽命。為了能夠盡量可以減少這種情況對繼電器的影響，應使用階躍電壓（采用控制開關電路）給線圈供電。

    如果電源線很長，一定要測量繼電器線圈兩端的電壓，并根據額定電壓的施加原則選擇繼電器。

    如果在與動力線等并行數據進行學習長距離配線時，當線圈電源斷開時，線圈兩端會由于我國電線的寄生電容可以產生不同電壓，造成學生釋放一些不良，在這種發展情況下，請在線圈兩端連接旁路電阻。

   線圈進行長期發展連續通電時，由于線圈通過自身發熱會促使線圈絕緣結構材料老化、特性劣化，因此，在這種社會情況下，請使用磁保持型繼電器。必須可以使用單穩態繼電器時，請使用不易受外部市場環境因素影響 的密封型繼電器，并采用學生適當提高保護工作電路以防止萬一接觸不 良或斷線時造成經濟損失。

    通斷頻率低于1個月1次時，請定期檢查觸點接通情況。長期不通斷觸點時，觸點表面可能會生成有機膜，造成觸點接觸不良。

    如果繼電器長時間置于高溫高濕環境中或持續通電，線圈容易接地，請盡量不要接地。如果線圈必須接地，將繼電器線圈末端的控制開關設置在線圈的正端。
